Arif, MuhammadFakhry (2016) Perencanaan Detail Struktur Dermaga TUKS Baru PT. Petrokimia Gresik (Persero). Sarjana thesis, Universitas Brawijaya.
Abstract
PT. Petrokimia Gresik (Persero) adalah pabrik pupuk yang terletak di Kabupaten Gresik, Jawa Timur. Perusahaan ini memiliki fasilitas pelabuhan sendiri, atau pelabuhan TUKS (Terminal Untuk Kepentingan Sendiri). Perencanaan Detail Struktur Dermaga TUKS Baru PT. Petrokimia Gresik (Persero) dimulai dengan analisis gaya gaya yang terjadi pada dermaga. Gaya beban dibedakan menjadi dua yaitu vertikal dan lateral (horisontal), setiap beban gaya akan menghasilkan momen gaya pada setiap penampang, momen yang diapat akan dilanjutkan dengan perhitungan struktur beton yaitu pelat, balok, kepala tiang dan tiang pancang. Untuk data tanah, yaitu berupa Uji SPT digunakan data hipotetik yaitu data dari Tanjung Pakis, Lamongan, Jawa Timur. Dari perhitungan gaya gaya tersebut bisa didesain pondasi yang digunakan pada dermaga. Yaitu pondasi tiang pancang dengan diameter 80cm, dengan jarak 6 m memanjang dermaga, 7,5 m dan 7 m pada sisi pendek dermaga, dan berjumlah total 504 tiang pancang. Dipancang hingga mencapai batuan keras Lime stone yang memiliki nilai N SPT > 80 dengan kedalaman 17.5 m. Untuk. Pondasi menggunakan pondasi tiang pancang yang dipancang pada kedalaman tersebut hingga menyentuh Limestone dengan ukuran pondasi 0,8x 0,8. Untuk struktur beton yaitu pelat ketebalan 30 cm,balok 80 x 100 cm, kepala tiang 130 x 100 dan 260 x 100 cm.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FT/2016/533/051607371 |
| Subjects: | 600 Technology (Applied sciences) > 627 Hydraulic engineering > 627.5 Reclamations, Irrigation, related topics > 627.52 Irrigation |
| Divisions: | Fakultas Teknik > Teknik Pengairan |
| Depositing User: | Yusuf Dwi N. |
| Date Deposited: | 08 Aug 2016 14:57 |
| Last Modified: | 22 Oct 2021 05:33 |
| URI: | http://repository.ub.ac.id/id/eprint/144754 |
Preview |
Text
DETAIL_PENULANGAN_PLAT_MEMANJANG.pdf Download (1MB) | Preview |
Preview |
Text

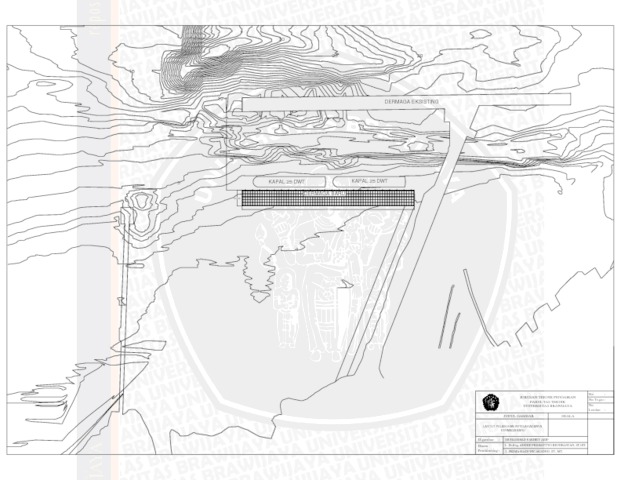

LAYOUT_DERMAGA_BARU.pdf Download (1MB) | Preview |
Preview |
Text

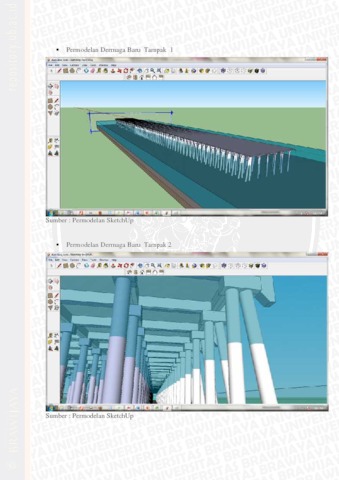

LAMPIRAN_GAMBAR_3D.pdf Download (1MB) | Preview |
Preview |
Text
jurnal_Fakhry.pdf Download (2MB) | Preview |
Preview |
Text

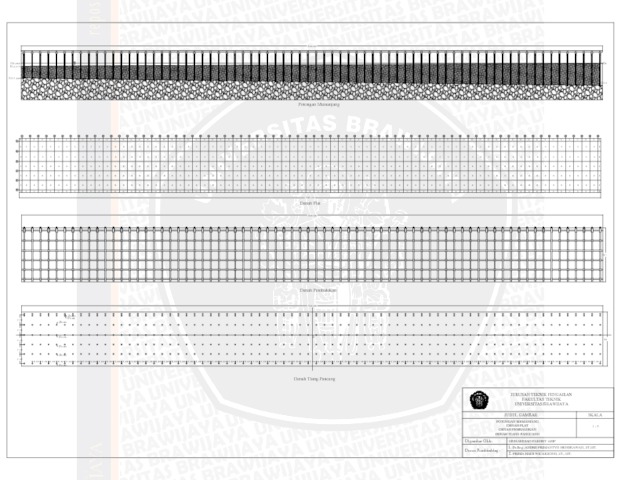

POTONGAN_MEMANJANG_DERMAGA_DAN_DENAH_PENAMPANG_DERMAGA.pdf Download (1MB) | Preview |
Preview |
Text

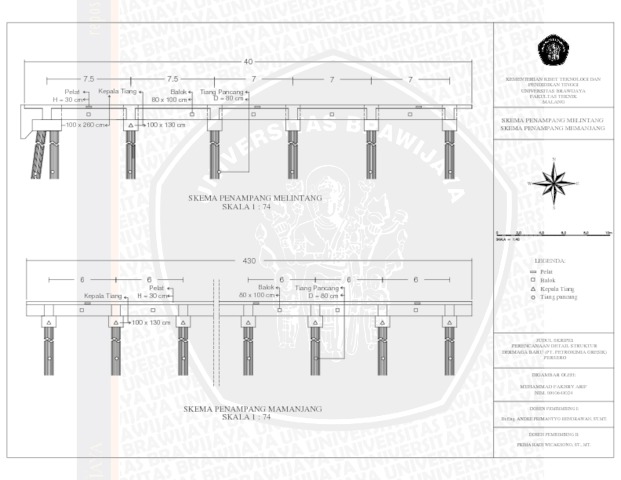

SKEMA_PENAMPANG_DERMAGA.pdf Download (1MB) | Preview |
Preview |
Text

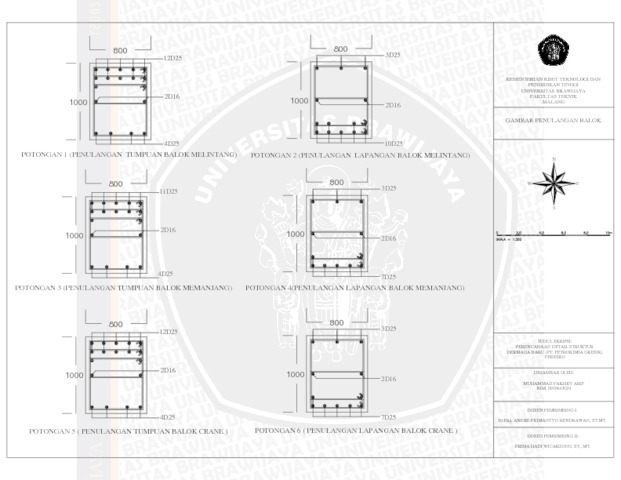

PROFIL_PENULANGAN_BALOK.pdf Download (1MB) | Preview |
Preview |
Text

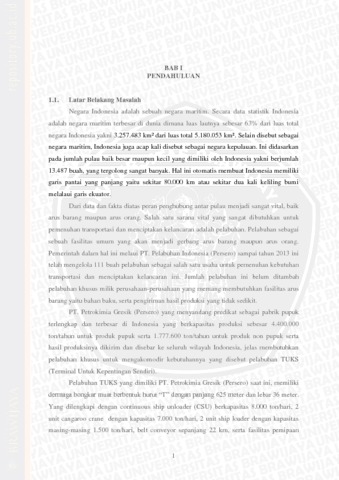

BAB_1.pdf Download (1MB) | Preview |
Preview |
Text

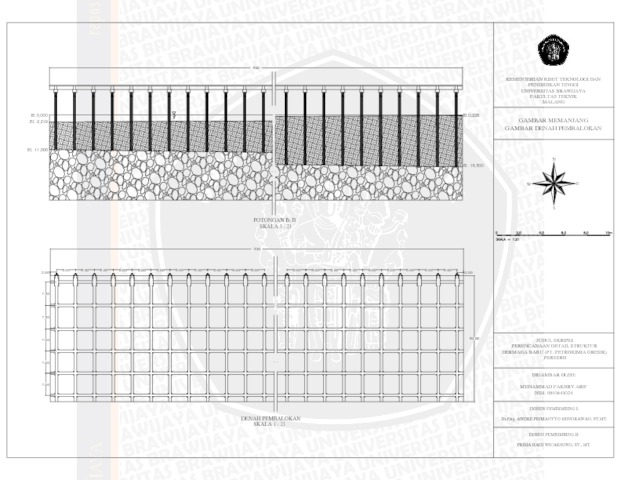

POTONGAN_MEMANJANG_DAN_DENAH_PEMBALOKAN.pdf Download (1MB) | Preview |
Preview |
Text

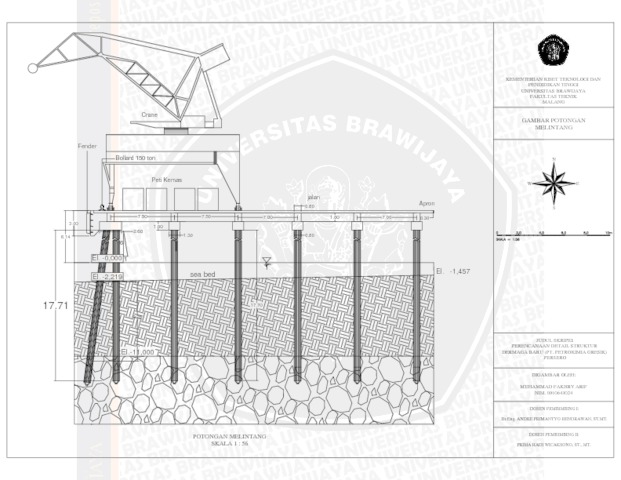

POTONGAN_MELINTANG_DERMAGA.pdf Download (1MB) | Preview |
Preview |
Text

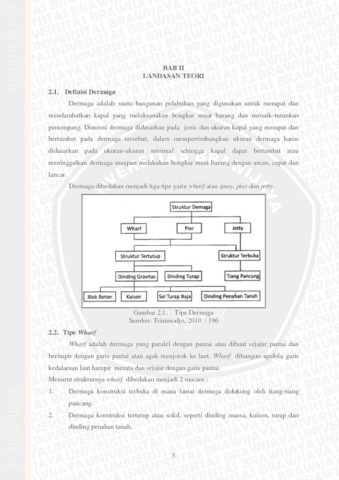

BAB_2.pdf Download (2MB) | Preview |
Preview |
Text

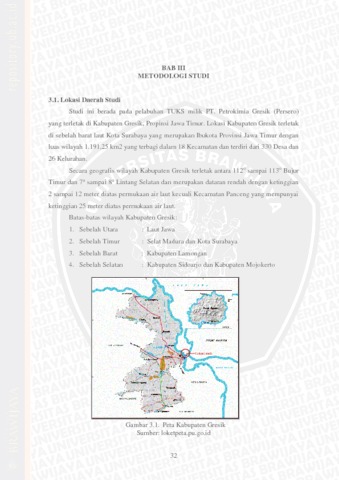

BAB_3.pdf Download (2MB) | Preview |
Preview |
Text

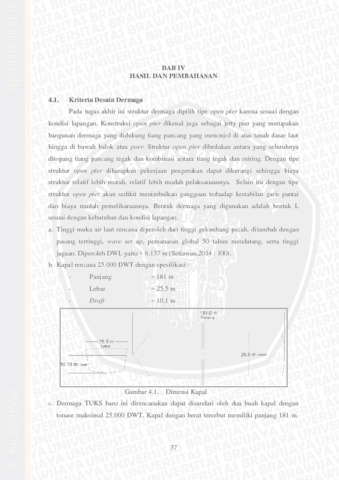

BAB_4.pdf Download (4MB) | Preview |
Preview |
Text

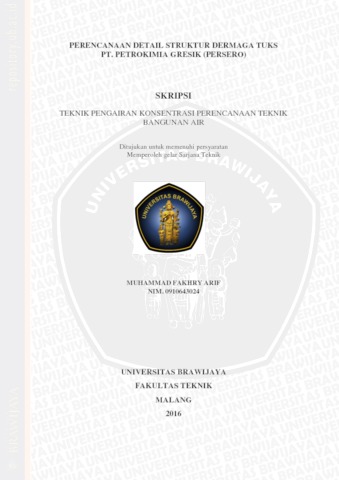

Cover.pdf Download (1MB) | Preview |
Preview |
Text

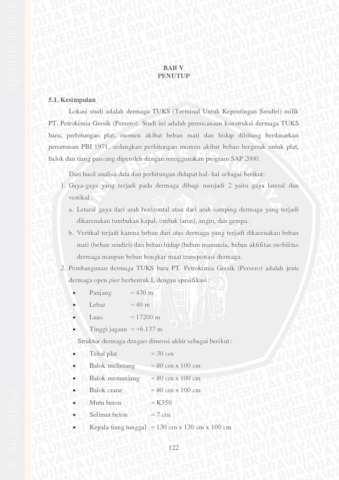

BAB_5.pdf Download (1MB) | Preview |
Preview |
Text

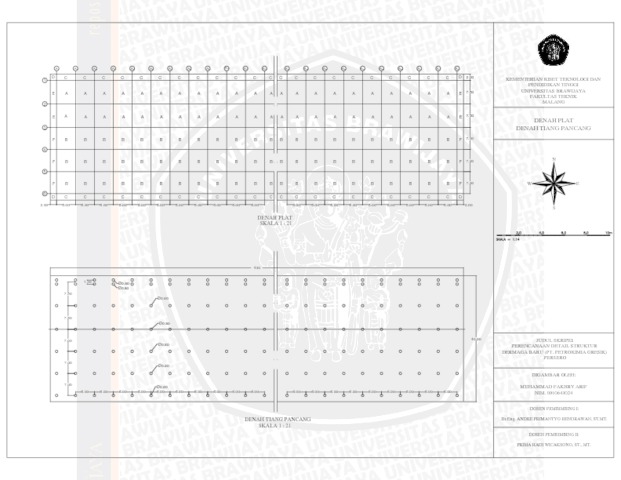

DENAH_PLAT_DAN_TIANG_PANCANG.pdf Download (1MB) | Preview |
Preview |
Text
DETAIL_PENULANGAN_BALOK_CRANE_DERMAGA.pdf Download (1MB) | Preview |
Preview |
Text
DETAIL_PENULANGAN_BALOK_MELINTANG_DERMAGA.pdf Download (1MB) | Preview |
Preview |
Text

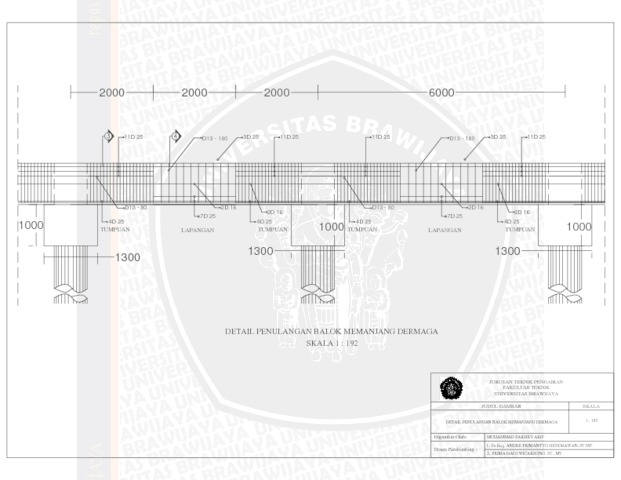

DETAIL_PENULANGAN_BALOK_MEMANJANG_DERMAGA.pdf Download (1MB) | Preview |
Preview |
Text

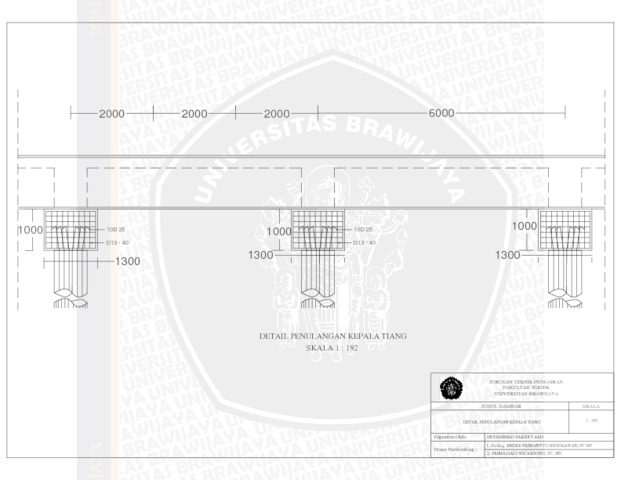

DETAIL_PENULANGAN_KEPALA_TIANG_1.pdf Download (1MB) | Preview |
Preview |
Text

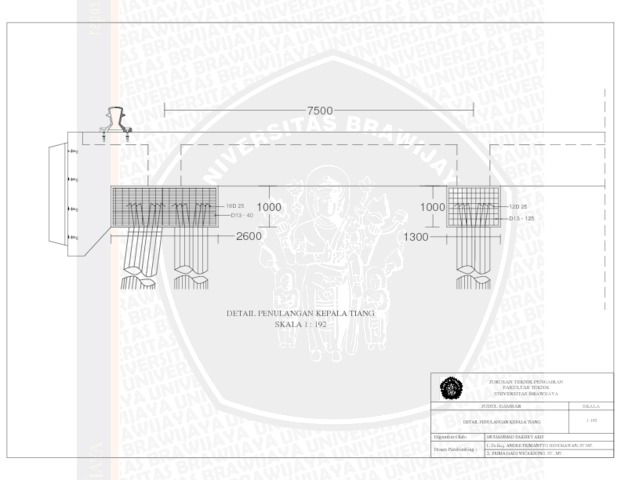

DETAIL_PENULANGAN_KEPALA_TIANG_2.pdf Download (1MB) | Preview |
Preview |
Text

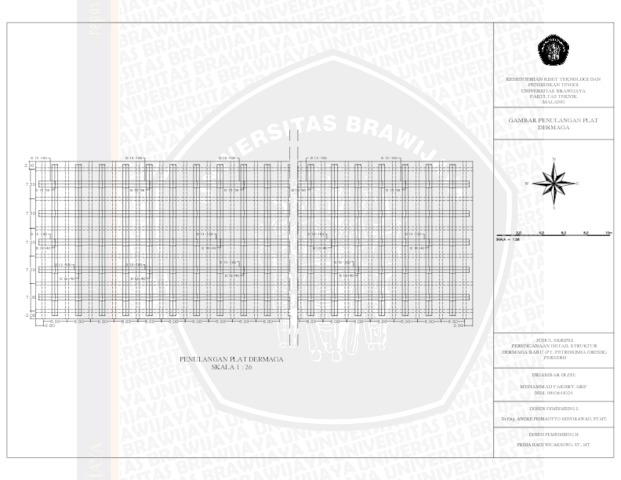

DETAIL_PENULANGAN_PLAT_DERMAGA.pdf Download (1MB) | Preview |
