Ahendyarti, Ceri (2013) Perancangan IC Multiplekser 16 to 1 dengan Menggunakan Teknologi High Speed CMOS (HCMOS). Sarjana thesis, Universitas Brawijaya.
Abstract
Perancangan ini bertujuan untuk menganilisis dan merancang IC Multiplekser 16 to 1 dengan menggunakan teknologi High Speed CMOS (HCMOS). Pembuatan ini gambar rangkaian HCMOS menggunakan software DSCH dan penggambaran layout rangkaian menggunakan software Microwind2. Pengujian spesifikasi rangkain menggunakan software PSPICE. Spesifikasi catu tegangan yang digunakan adalah 5V dengan nilai kapasitor kopling ≤ 5pF, frekuensi maksimal 10MHz dengan menggunakan perameter nilai KN = 40 µA/V2 dan KP = 16µA/V2 sehingga diperoleh nilai average propagation delay ≤ 70ns. Spesifikasi hasil simulasi karakteristik alih tegangan (VTC) adalah VIL = 2,92; VOL = 0V; VIH = 2,94V; VOH = 5V; dengan Noise Margin NMH = 2,06V dan NML = 2,92V. Hasil simulasi waktu tunda (propagation delay) adalah tPLH = 9,79ns, tPHL = 3,92ns, dan tPD = 6,85ns. Disipasi daya yang dihasilkan sebesar 0,125mW. Ukuran layout tanpa pad I/O adalah 1189,1 µm x 23,3 µm dan menggunakan pad I/O dengan luasan 1625,5 µm x 1625,5 µm. Berdasarkan hasil simulasi dan perancangan menunjukkan bahwa spesifikasi IC Multiplekser 16 to 1 dengan menggunkan teknologi High Speed CMOS (HCMOS) mempunyai nilai propagation delay yang lebih kecil bila dibandingkan IC CMOS MM54C150J yaitu 152,5 ns sedangkan bila dibandingkan dengan IC TTL DM74150 yaitu 13,43 ns dan disipasi daya yang lebih kecil bila dibandingkan IC CMOS MM54C150J yaitu 109,91 nJ , sedangkan bila dibandingkan dengan IC TTL DM74150 yaitu 6,792 nJ.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FT/2012/593/051205973 |
| Subjects: | 600 Technology (Applied sciences) > 621 Applied physics > 621.3 Electrical, magnetic, optical, communications, computer engineering; electronics, lighting |
| Divisions: | Fakultas Teknik > Teknik Elektro |
| Depositing User: | Hasbi |
| Date Deposited: | 31 Jan 2013 14:06 |
| Last Modified: | 21 Oct 2021 02:07 |
| URI: | http://repository.ub.ac.id/id/eprint/141737 |
Preview |
Text
1-COVER.pdf Download (1MB) | Preview |
Preview |
Text

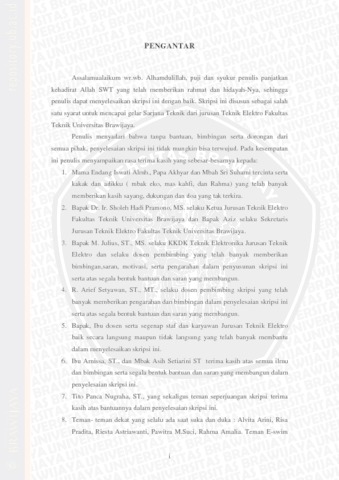

4-KATA_PENGANTAR.pdf Download (1MB) | Preview |
