Perancangan IC Shift Register 8 bit Serial In Serial Out (SISO) dengan Menggunakan Teknologi High Speed CMOS (HCMOS)

Baskoro, Angger (2014) Perancangan IC Shift Register 8 bit Serial In Serial Out (SISO) dengan Menggunakan Teknologi High Speed CMOS (HCMOS). Sarjana thesis, Universitas Brawijaya.

Abstract

IC shift register 8 bit serial in serial out yang menggunakan teknologi High Speed CMOS (HCMOS) dirancang dalam skripsi ini. IC ini memiliki register yang bergeser secara serial in serial out dengan waktu tunda rambatan yang relatif cepat dan disipasi daya yang kecil. Perancangan dilakukan dengan menambahkan kapasitor sebesar 10pF, mengubah frekuensi dari 5MHz sampai 50MHz. B2Spice digunakan dalam simulasi electrical characteristics. Penggambaran tata letak IC menggunakan program Microwind2. Hasil simulasi menunjukkan bahwa karakteristik alih tegangan (VTC) adalah VIL = 2,803 V, VOL = 0 V, VIH = 2,701 V, dan VOH = 5 V sehingga 〖NM〗_H=2,299 V dan 〖NM〗_L=2,803 V . Propagation delay dengan C=10 pF dan f=30 MHz adalah sebesar 3,5 ns, power dissipation sebesar 7,5 mW dan PDP sebesar 26,25 pJ. Ukuran tata letak IC adalah sebesar 10150µm x17500µm (tanpa pad I/O) dan 15500µm x 21500µm (dengan pad I/O). IC ini memiliki propagation delay dan power dissipation yang lebih kecil dari pada IC HCMOS yang sudah ada (datasheet SL74HC166), yaitu 29ns dan 750mW.

Item Type: Thesis (Sarjana)
Identification Number: SKR/FT/2014/265/051403403
Subjects: 600 Technology (Applied sciences) > 621 Applied physics > 621.3 Electrical, magnetic, optical, communications, computer engineering; electronics, lighting
Divisions: Fakultas Teknik > Teknik Elektro
Depositing User: Hasbi
Date Deposited: 26 Jun 2014 08:46
Last Modified: 21 Oct 2021 13:56
URI: http://repository.ub.ac.id/id/eprint/142548
[thumbnail of BAB_IV.pdf]
Preview
Text
BAB_IV.pdf

Download (1MB) | Preview
[thumbnail of BAB_V.pdf]
Preview
Text
BAB_V.pdf

Download (2MB) | Preview
[thumbnail of BAB_VI.pdf]
Preview
Text
BAB_VI.pdf

Download (1MB) | Preview
[thumbnail of DAFTAR_PUSTAKA.pdf]
Preview
Text
DAFTAR_PUSTAKA.pdf

Download (1MB) | Preview
[thumbnail of PENGANTAR.pdf]
Preview
Text
PENGANTAR.pdf

Download (1MB) | Preview
[thumbnail of Abstrak.pdf]
Preview
Text
Abstrak.pdf

Download (1MB) | Preview
[thumbnail of BAB_I.pdf]
Preview
Text
BAB_I.pdf

Download (1MB) | Preview
[thumbnail of BAB_II.pdf]
Preview
Text
BAB_II.pdf

Download (2MB) | Preview

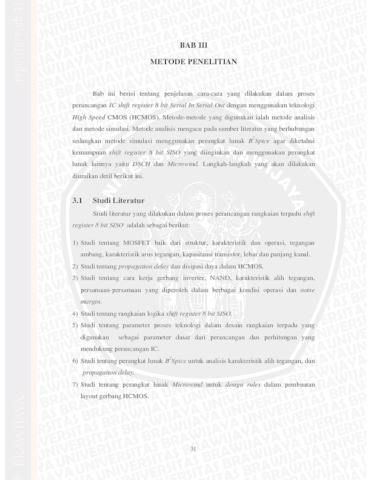

[thumbnail of BAB_III.pdf]
