Rochman, Fahrozi Fathur (2018) Pengaruh Penambahan Karbon Aktif Tempurung Kelapa Terhadap Kekuatan Tarik Polypropylene Hasil Injection Molding. Sarjana thesis, Universitas Brawijaya.
Abstract
Pada saat ini, perkembangan industri plastik dari tahun ke tahun semakin bertambah, sehingga banyak ditemukan metode-metode untuk meningkatkan kualitas produk plastik. Salah satu metode untuk meningkatkan kualitas plastik adalah dengan menambahkan bahan pengisi (filler) yang mampu memberi nilai tambah pada bahan plastik. Tujuan dari penelitian ini mengetahui pengaruh penambahan persentase karbon aktif tempurung kelapa terhadap kekuatan tarik polypropylene. Dalam penelitian ini, digunakan persentase berat filler karbon aktif yaitu 0%, 2%, 5%, 7% dan 10%. Karbon aktif tempurung kelapa yang akan digunakan dilakukan proses pengayakan untuk mendapatkan ukuran yang seragam, mesh yang digunakan adalah mesh 100 hingga 200. Pembuatan spesimen dalam penelitian ini menggunakan proses injection molding dengan tekanan injeksi yang digunakan 90 bar dan temperatur untuk melelehkan 180 oC yang dicetak menggunakan cetakan ukuran spesimen uji tarik sesuai standar ASTM D638. Hasil penelitian menunjukkan bahwa semakin bertambah persentase berat karbon aktif dapat menaikkan kekuatan tarik polypropylene akibat interface yang baik antara matriks dan filler. Namun pada penambahan persentase karbon aktif 5% hingga 10% terjadi penurunan kekuatan tarik akibat berlebihnya filler. Semakin bertambahnya persentase karbon aktif maka elongation semakin berkurang dapat dibuktikan dengan foto SEM pada patahan spesimen yang menunjukkan semakin bertambahnya persentase karbon aktif permukaan semakin kasar karena yang menunjukkan bentuk patahan getas. Kekuatan tarik rata-rata tertinggi ada pada spesimen dengan penambahan 2% karbon aktif yaitu sebesar 31,61 MPa dan nilai kekuatan tarik rata-rata yang terendah adalah spesimen dengan penambahan 10% karbon aktif yaitu sebesar 26,39 MPa.
English Abstract
At this time, the development of plastic industry from year to year is increasing, so there are many methods to improve the quality of plastic products. One of the method to improve the quality of plastics is to add a filler that can give more value to the plastic material. The purpose of this research is to know the effect of activated carbon of coconut shell addition on tensile strength of polypropylene. In this research, the percentage of activated carbon filler weight are 0%, 2%, 5%, 7% and 10%. The activated carbon of coconut shell is processed to obtain a uniform size, using mesh number 100 to 200. The process of making specimen in this research using injection molding process with injection pressure 90 bar and melt temperature 180 oC, which was molded using mold tensile test specimen size according to ASTM D638 standard. The results showed that the increasing percentage weight of activated carbon could increase the tensile strength of polypropylene because there are good interface between the matrix and the filler. However, in the addition of 5% to 10% active carbon percentage there is a decrease in tensile strength due to adding too much filler percentage. The increasing percentage weight of activated carbon, the elongation will decrease. this can be proven by SEM photographs on the specimen fracture showing the increasing percentage of activated carbon, shown the rough surface fracture this shows the shape of the brittle fracture. The highest average tensile strength was on specimens with 2% activated carbon addition of 31.61 MPa and the lowest average tensile strength value was a specimen with 10% activated carbon addition of 26.39 MPa.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FT/2018/597/051807187 |
| Uncontrolled Keywords: | Injection molding, Karbon aktif, Kekuatan tarik, Polypropylene Activated Carbon, Injection molding, Polypropylene, Tensile Strength |
| Subjects: | 600 Technology (Applied sciences) > 668 Technology of other organic products > 668.4 Plastics > 668.42 Polymerization plastics > 668.423 Thermoplastic plastics > 668.423 4 Polyolefins |
| Divisions: | Fakultas Teknik > Teknik Mesin |
| Depositing User: | Budi Wahyono Wahyono |
| Date Deposited: | 15 Apr 2019 07:14 |
| Last Modified: | 25 Oct 2021 03:43 |
| URI: | http://repository.ub.ac.id/id/eprint/162908 |
Preview |
Text

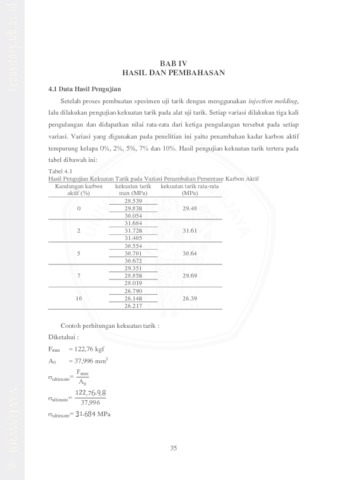

11. BAB 4 Skripsi.pdf Download (1MB) | Preview |
Preview |
Text
Fahrozi Fathur Rochman.pdf Download (4MB) | Preview |
Preview |
Text

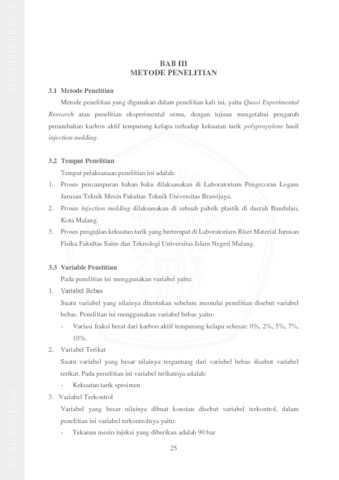

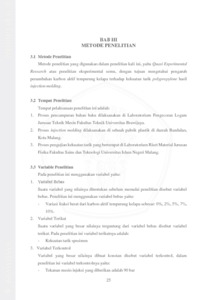

10. BAB 3 Skripsi.pdf Download (1MB) | Preview |
Preview |
Text

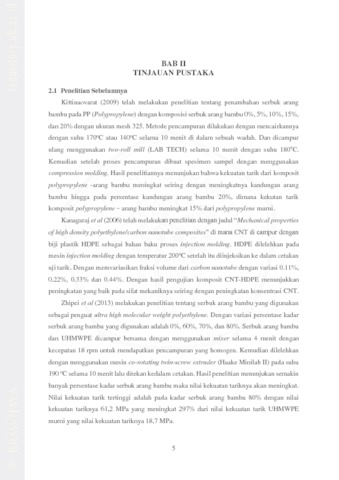

9. BAB 2 Skripsi.pdf Download (1MB) | Preview |
Preview |
Text
13. Daftar Pustaka.pdf Download (610kB) | Preview |
Preview |
Text
12. BAB 5 Skripsi.pdf Download (397kB) | Preview |
Preview |
Text
1. Judul Skripsi.pdf Download (433kB) | Preview |
Preview |
Text
3. SK Penguji.pdf Download (396kB) | Preview |
Preview |
Text
2. Lembar Pengesahan.pdf Download (741kB) | Preview |
Preview |
Text
4. Pernyataan Orisinalitas.pdf Download (651kB) | Preview |
Preview |
Text
5. Sertifikat Plagiasi.pdf Download (813kB) | Preview |
Preview |
Text
6. Lembar Peruntukan.pdf Download (412kB) | Preview |
Preview |
Text
7. Halaman Depan.pdf Download (633kB) | Preview |
Preview |
Text

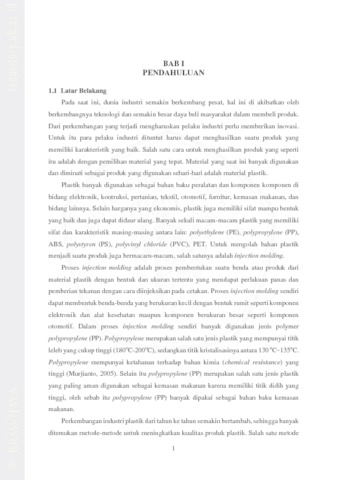

8. BAB 1 Skripsi.pdf Download (693kB) | Preview |
Actions (login required)
 |
View Item |
