Prakasa, Ryan Nalendra (2017) Pengukuran Distribusi Impedansi Listrik Pada Cairan Menggunakan Multiprobe Dengan Teknik Switching. Sarjana thesis, Universitas Brawijaya.
Abstract
Pada penelitian ini telah dikembangkan sebuah sistem instrumentasi untuk pengukuran distribusi impedansi listrik pada sebuah bahan menggunakan multiprobe dengan menggunakan metode injeksi arus sebesar 100 μA. Probe yang digunakan sebanyak (3x7) buah dalam bentuk array. Masing-masing probe terbuat dari bahan kawat tembaga berdiameter 1 mm sepanjang 1,5 cm yang diselubungi bahan isolator. Pada bagian ujungnya dibuat terbuka untuk melakukan kontak dengan bahan yang akan diukur. Sistem akuisisi pada PicoScope yang ada saat ini maximal terdapat 4 channel, dimana 1 channel telah digunakan untuk signal generator. Untuk mengakuisisi 21 titik ukur, dilakukan dengan memanfaatkan 3 channel tersisa secara bergantian. Pemilihan titik pada multiprobe melalui teknik switching dilakukan dengan menggunakan piranti relay dan modul arduino uno yang dikendalikan secara terprogram. Objek pengamatan diletakkan pada sebuah chamber yang merupakan wadah berbentuk kubus yang di dalamnya terdapat probe pelat sejajar berjumlah 1 pasang dimana satu bagian pelat sejajar tersebut diinjeksi dengan arus listrik. Hasil desain sistem menunjukkan bahwa teknik switching mampu mengukur persebaran impedansi listrik pada cairan dengan baik. Data hasil pengukuran menunjukkan bahwa semakin jauh probe ukur dengan ground referensi, maka nilai impedansinya semakin besar. Sedangkan semakin dekat probe ukur dengan ground referensi, maka nilai impedansinya semakin kecil
English Abstract
In this research, a system instrumentastion has been developed to measure a distribution of electrical impedance from a substance using multiprobe with the method of current injection of 100μA. There are (3x7) pieces probes in the form of arrays. Each probe is made from copper wire material having a diameter of 1mm and a length of 1.5cm with covered an insulating material. At the top side of probe are made open to make contact with the measured object. At this time, the acquisition system in the PicoScope is maximally 4 channels, where a channel has been used for signal generator. To acquire 21 points of measurement, conducted by using the last 3 channels left by turn. The selection of points on multiprobe through switching technique is conducted by using the programmed relay and Arduino Uno module. The object of observation are put on a chamber which is a cube-shaped container in which there is a parallel plate probe of 1 pair wherein one part of the parallel plate is injected with an electric current. The system design results show that the switching technique is able to measure the spread of electrical impedance in the liquid well. The measurement data shows that the further probe from the ground reference give the higher impedance value. Otherwise the closer probe with the ground reference give the smaller impedance value.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FMIPA/2017/438/051709778 |
| Uncontrolled Keywords: | Impedansi listrik, multiprobe, switching. |
| Subjects: | 500 Natural sciences and mathematics > 537 Electricity and electronics |
| Divisions: | Fakultas Matematika dan Ilmu Pengetahuan Alam > Fisika |
| Depositing User: | Nur Cholis |
| Date Deposited: | 17 Oct 2017 01:20 |
| Last Modified: | 22 Nov 2021 03:19 |
| URI: | http://repository.ub.ac.id/id/eprint/3752 |
Preview |
Text

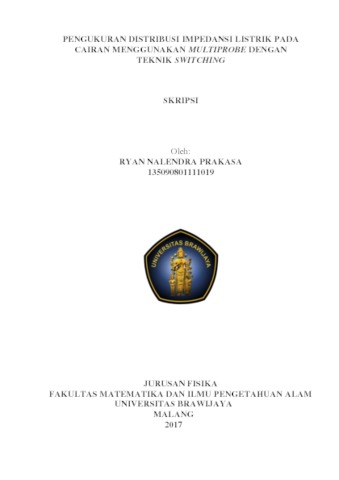

Naskah Skripsi.pdf Download (2MB) | Preview |
