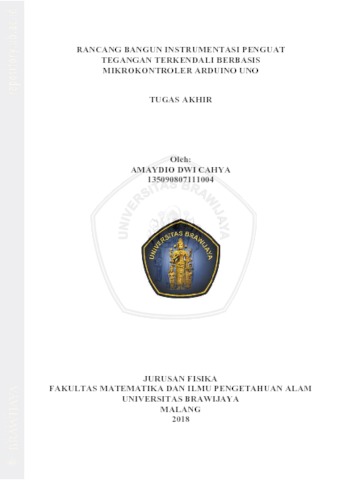

Cahya, Amaydio Dwi (2018) Rancang Bangun Instrumentasi Penguat Tegangan Ter enda Berbasis Mikrokontroler Arduino UNO. Sarjana thesis, Universitas Brawijaya.
Abstract
Pada penelitian ini telah dibuat rancang bangun instrumentasi penguat tegangan terkendali berbasis mikrokontroler Arduino UNO. Tujuan dari penelitian ini adalah untuk membuat sebuah instrumentasi yang dapat mengendalikan nilai penguatan dari sebuah penguat tegangan. Instrumentasi yang digunakan pada penelitian ini adalah rangkaian penguat tegangan, Arduino UNO, dan komputer. Rangkaian penguat tegangan terdiri dari IC CA3140 sebagai Op-Amp Inverting, IC CD4066B sebagai switcher, dan Resistor. Skema pengendalian penguatan tegangan pada penelitian ini dengan memanfaatkan IC CD4066B sebagai switcher yang terhubung dengan variabel resistor. IC CD4066B memungkinkan kits untuk mengubah besarnya resistansi yang menjadi variabel penguatan dengan menggunakan sinyal digital. Komputer digunakan untuk memberikan perintah ke Arduino UNO serta menampiikan data yang diterima. Arduino UNO digunakan untuk menerima perintah dan juga mengirim data yang didapatkan. Hasil pada penelitian ini didapatkan instrumentasi penguat tegangan terkendali yang dapat bekerja optimal pada tegangan masukan sebesar 0,1 volt hingga 0,3 volt. Karakteristik Bari instrumentasi yang telah dibuat yaitu mempunyai tegangan keluaran maksimal sebesar 3 volt. Instrumentasi memiliki presisi yang kurang baik. Terdapat perbedaan pernbacaan tegangan antara instrumentasi yang telah dibuat dengan multimeter dengan nilai terbesar 0,032 volt. Instrumentasi memiliki nilai akurasi yang cukup baik.
English Abstract
In this study a controlled voltage amplifier instrumentation design based on the Arduino UNO microcontroller has been made. The purpose of this research is to make an instrumentation that can control the reinforcement value of a voltage amplifier. Instrumentation used in this study is a voltage amplifier circuit, Arduino UNO, and a computer. Voltage amplifier circuit consists of CA3140 IC as Op-Amp Inverting, CD4066B IC as a switcher, and Resistor. The stress strengthening control scheme in this study utilizes the CD4066B IC as a switcher that is connected to a variable resistor. The CD4066B IC allows kits to change the amount of resistance that becomes a variable of reinforcement using digital signals. The computer is used to give commands to Arduino UNO and display the data received.Arduino UNO is used to receive commands and also send data obtained. The results in this study obtained controlled voltage amplifier instrumentation that can work optimally at input voltages of 0.1 volts to 0.3 volts. Bari characteristics of instrumentation that has been made are having a maximum output voltage of 3 volts. Instrumentation has poor precision. There are differences in voltage readings between instrumentations that have been made with a multimeter with the largest value of 0.032 volts. Instrumentation has a fairly good accuracy value.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/MIPA/2018/206/051805820 |
| Uncontrolled Keywords: | Penguat Tegangan, CD4066B, CA3140-Voltage Booster, CD4066B, CA3140 |
| Subjects: | 500 Natural sciences and mathematics > 537 Electricity and electronics > 537.5 Electronics |
| Divisions: | Fakultas Matematika dan Ilmu Pengetahuan Alam > Fisika |
| Depositing User: | soegeng sugeng |
| Date Deposited: | 24 Aug 2020 06:45 |
| Last Modified: | 22 Oct 2021 07:06 |
| URI: | http://repository.ub.ac.id/id/eprint/169214 |
