Kurniawan, Rohfi Lingga (2018) Pengaruh Penambahan Karbon Aktif dan Zeolit Terhadap Kekuatan Tarik Polypropylene Hasil Injection Molding. Sarjana thesis, Universitas Brawijaya.
Abstract
Penggunaan material yang ramah lingkungan menjadi salah satu hal yang perlu dipertimbangkan dan dikembangkan saat ini. Keadaan pada alam adalah faktor yang menjadi pertimbangannya. Limbah tempurung kelapa dan zeolit alam memiliki potensi yang sangat baik untuk Filler/Pengisi pada komposit dan merupakan sumber dari alam. Dengan perpaduan jenis matrik yaitu Polypropylene yang mempunyai ketahan terhadap bahan kimia yang tinggi dan mempunyai titik leleh yang tinggi. Penelitian ini bertujuan untuk mengetahui pengaruh penambahan karbon aktif dan zeolit terhadap kekuatan tarik polypropylene hasil injection molding. Zeolit sendiri merupakan sumber dari alam yang cukup melimpaah, sedangkan karbon aktif berasal dari limbah tempurung kelapa yang kemudian dibuat menjadi arang. Dalam penelitian kali ini dengan penambahan filler karbon aktif dan zeolite dengan persentase 0 %, 2%, 5%, dan 7% dari persentase berat polypropylene. Setelah itu, akan dicampur dengan butiran biji plastik polypropylene yang akan dikonduksi dengan internal mixer untuk memastikan material tercampur merata. Kemudian dituangkan kedalam hopper mesin injection molding yang beroprasi pada temperatur 180 oC dan akan diinjeksikan ke dalam cetakan/mold melalui nozzle. Pada penelitian ini, uji tarik dilakukan untuk mengetahui kekuatan tarik dari penambahan filler campuran karbon aktif dan zeolit. Penelitian ini menggunakan metode injection molding dengan ukuran spesimen tarik sesuai standar ASTM D638. Hasil penelitian menunjukkan bahwa hasil maksimun dengan persentase filler karbon aktif dan zeolit, kekuatan tarik komposit polypropylene meningkat pada persentase 2% dengan nilai 32,10 MPa dan seiring bertambahnya filler kekuatan tariknya menurun. Hasil uji SEM juga melihatkan bahwa patahan 0% dan 2% terlihat patahan yang ulet dan struktur patahannya yang halus, sedangkan pada patahan 5% dan 7% terlihat patahan getas karena strukturnya patahannya yang kasar.
English Abstract
The use of environmentally friendly materials is one of the things that needs to be considered and developed today. The state of nature is the factor to be considered. Coconut shell waste and natural zeolite are excellent potential for Filler / Fillers on composites and are a source from nature. With a matrix combination type of Polypropylene which has a high resistance to chemicals and has a high melting point. This research aims to know the effect of addition of activated carbon and zeolite to tensile strength of polypropylene result from injection molding. Zeolite itself is a source of nature which is quite abundant, while activated carbon comes from coconut shell waste which then made into charcoal. In this study, activated carbon filler and zeolite are added with percentage of 0%, 2%, 5% and 7% of the weight percentage of polypropylene. After that, it will be mixed with a grain of polypropylene plastic seed that will be structured with an internal mixer to ensure the material is evenly mixed. It then poured into the hopper of the injection molding machine operating at 180 ° C and will be injected into the mold / nozzle mold. In this study, tensile tests were performed to determine the tensile strength of the addition of filler mixture of activated carbon and zeolite. This research uses injection molding method with tensile specimen size according to ASTM D638 standard. The results showed that the maximum results with the percentage of activated carbon filler and zeolite of polypropyelene, the composite tensile strength is increased at 2% percentage, with the value of 32,10 MPa and along with the increase of filler, its tensile strength decreased. The SEM test results also found that the 0% and 2% fractures showed a ductile fracture and fine fracture structure, whereas at 5% and 7% fractures there was a brittle fracture due to its rough fault structure.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FT/2018/646/051807221 |
| Uncontrolled Keywords: | Polypropylene, karbon aktif, zeolit, Injection Molding, Kekuatan Tarik Polypropylene, Activated carbon, Zeolite, Injection Molding, Tensile strenght |
| Subjects: | 600 Technology (Applied sciences) > 668 Technology of other organic products > 668.4 Plastics > 668.42 Polymerization plastics > 668.423 Thermoplastic plastics > 668.423 4 Polyolefins |
| Divisions: | Fakultas Teknik > Teknik Mesin |
| Depositing User: | Budi Wahyono Wahyono |
| Date Deposited: | 15 Apr 2019 07:12 |
| Last Modified: | 25 Oct 2021 04:40 |
| URI: | http://repository.ub.ac.id/id/eprint/162792 |
Preview |
Text

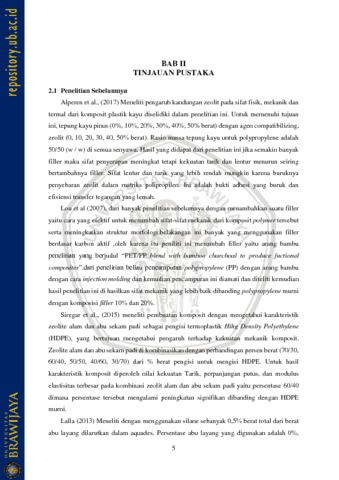

08. BAB II.pdf Download (988kB) | Preview |
Preview |
Text

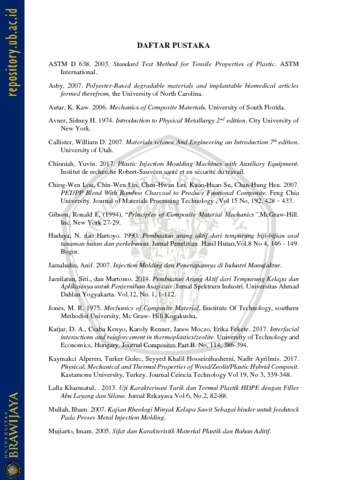

12. DAFTAR PUSTAKA.pdf Download (690kB) | Preview |
Preview |
Text

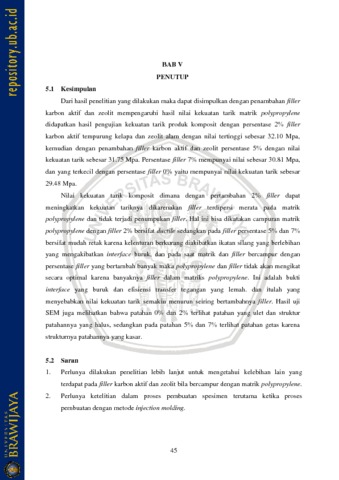

11. BAB V.pdf Download (400kB) | Preview |
Preview |
Text
09. BAB III.pdf Download (1MB) | Preview |
Preview |
Text

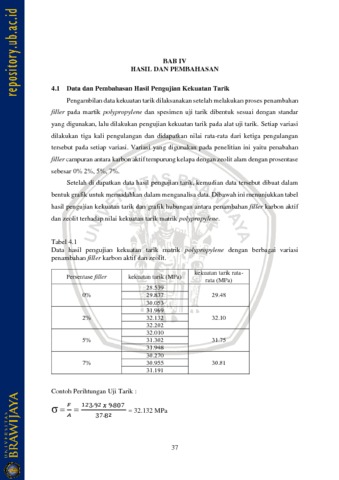

10. BAB IV.pdf Download (1MB) | Preview |
Preview |
Text
Rohfi Lingga Kurniawan.pdf Download (4MB) | Preview |
Preview |
Text
01. COVER.pdf Download (433kB) | Preview |
Preview |
Text
02. lembar pengesahan.pdf Download (633kB) | Preview |
Preview |
Text
03. SK Penguji.pdf Download (396kB) | Preview |
Preview |
Text
04. Pernyataan Orisinilitas Skripsi.pdf Download (469kB) | Preview |
Preview |
Text
05. Ucapan Terimakasih.pdf Download (412kB) | Preview |
Preview |
Text
06. Kata pengantar,Daftar Isi.Gambar.Tabel,Summary.pdf Download (625kB) | Preview |
Preview |
Text

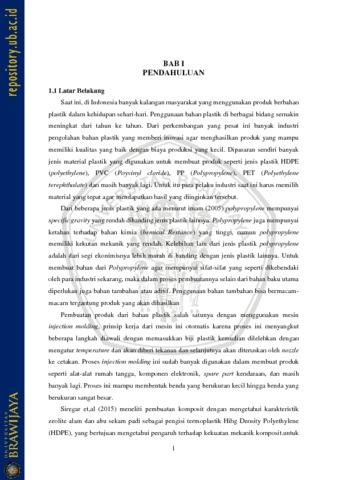

07. BAB I.pdf Download (602kB) | Preview |
Actions (login required)
 |
View Item |
