Bhellani, AcytaSyntia (2013) Studi Model Hidraulik Pelimpah Samping (Side Channel Spillway) Waduk Gondang Kabupaten Karanganyar Dengan Skala 1:50. Sarjana thesis, Universitas Brawijaya.
Abstract
Skripsi ini bertujuan untuk mengetahui perbandingan kondisi hidraulika pada bangunan pelimpah samping Waduk Gondang dengan uji model fisik skala 1 : 50 dengan hsil perhitungan. Kajian hidraulika dilakukan pada pelimpah, saluran samping, saluran transisi, saluran peluncur, peredam energi dan hilir peredam energi yang didasarkan pada pengujian model dijadikan sebagai kontrol terhadap pendekatan hitungan. Dalam kajian hidrolika pada model fisik ini, untuk analisa hidraulika pelimpah menggunakan metode USBR, untuk saluran samping menggunakan persamaan Hind’s, untuk saluran transisi dan saluran peluncur menggunakan persamaan energi dengan perhitungan tahapan standar, untuk hilir peredam energi tipe USBR, demikian juga untuk perhitungan kedalaman gerusan lokal menggunakan persamaan Schotlisch, dan Veronise. Berdasarkan hasil uji model dan hasil perhitungan menunjukkan bahwa ada beberapa perbedaan terhadap perhitungan di section tertentu, terutama di akhir saluran peluncur diakibatkan pada pengujian terkena efek backwater dari peredam energi. Hasil analisa kavitasi untuk pengukuran pada bacaan pizometer uji model pada debit Q2, Q50, Q100, Q1000, dan QPMF terjadi kavitasi pada bangunan pelimpah dan peluncur di beberapa section, sedangkan pada hasil perhitungan analitik kavitasi tidak terjadi. Berdasarkan evaluasi aliran getar berdasarkan perhitungan tidak mengalami aliran getar/pulsating flow , sedangkan pada hasil pengukuran melalui uji model di dapatkan aliran getar tidak terjadi. Kavitasi dapat mengakibatkan penggerusan pada dasar saluran. Sedangkan aliran getar dapat mengakibatkan gaya hidrodinamik yang menyerupai gerakan gempa, sehingga dapat mengakibatkan gangguan pada struktur saluran. Gerusan lokal pada hilir peredam energi terjadi gerakan material dasar sungai pada debit Q2, Q50 , Q100,, Q1000 , dan Qpmf. Untuk kedalam gerusan pendekatan hitungan yang mendekati dengan hasil pengujian adalah perhitungan dengan menggunakan metode Schoklitsch. Untuk hasil perhitungan analitik, kedalaman gerusan pada Q2 = 1,567 m, Q50 = 2,686 m, Q100 = 3,062 m, Q1000 = 3,9636 m, dan QPMF = 5,593 m. Sedangkan kedalaman dari hasil pengujian model test pada seri Q2 = 2,911 m, Q50 = 3,375 m, Q100 = 4,837 m, Q1000 = 1,973 m, dan QPMF = 4,800 m.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FT/2013/72/051303493 |
| Subjects: | 600 Technology (Applied sciences) > 627 Hydraulic engineering > 627.5 Reclamations, Irrigation, related topics > 627.52 Irrigation |
| Divisions: | Fakultas Teknik > Teknik Pengairan |
| Depositing User: | Hasbi |
| Date Deposited: | 23 Apr 2013 09:15 |
| Last Modified: | 21 Oct 2021 12:28 |
| URI: | http://repository.ub.ac.id/id/eprint/142333 |
Preview |
Text
Abstraksi.pdf Download (1MB) | Preview |
Preview |
Text
BAB_I.pdf Download (1MB) | Preview |
Preview |
Text
BAB_II.pdf Download (4MB) | Preview |
Preview |
Text
BAB_III.pdf Download (2MB) | Preview |
Preview |
Text
BAB_IV.pdf Download (4MB) | Preview |
Preview |
Text

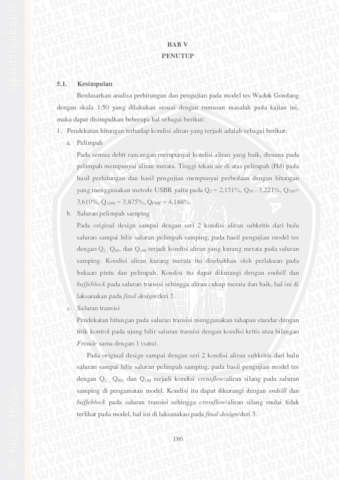

BAB_V.pdf Download (1MB) | Preview |
Preview |
Text

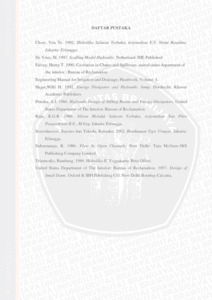

Daftar_Pustaka.pdf Download (1MB) | Preview |
Preview |
Text
DAFTAR_ISI_dan_Kata_Pengantar.pdf Download (1MB) | Preview |
