Andinna, Dimas Herly (2018) Pengaruh Letak Bukaan pada Bangunan Rumah Satu Lantai dalam Menahan Beban Gempa di Kota Malang. Sarjana thesis, Universitas Brawijaya.
Abstract
Gempa bumi merupakan salah satu bencana alam yang paling berbahaya bagi umat manusia dikarenakan bencana alam ini selalu terjadi secara tiba-tiba dan tidak dapat diprediksi akan kemunculannya. Kota Malang merupakan salah satu wilayah di Indonesia yang rawan terhadap gempa sehingga diperlukan perencanaan dan perhitungan struktur agar bangunan rumah tinggal yang ditempati masyarakat tahan terhadap goncangan gempa. Pada penelitian ini dilakukan proses analisis dan perbandingan pada rumah satu lantai yang diberi penamaan denah A, B, dan C. Struktur rumah tinggal sederhana ini dihitung untuk mengetahui kemampuan rumah khususnya dinding dan bukaan yang meliputi pintu dan jendela dalam menerima gaya gempa. Denah yang ditinjau terdiri dari 3 denah dan masing-masing dibagi menjadi sisi kiri dan kanan untuk meninjau distribusi gaya gempa searah sumbu y, sisi atas dan bawah untuk meninjau distribusi gaya gempa searah sumbu x. Data bangunan rumah dan beban gempa yang digunakan mengikuti data yang telah di atur oleh PPURG 1987 dan SNI 1726-2012 serta perhitungan dilakukan secara manual dengan menggunakan aplikasi Autocad, Microsoft Word dan Microsoft Excel. Hasil proses perhitungan menunjukkan bahwa luas dinding dan posisi letak bukaan pada masing-masing denah sangat mempengaruhi distribusi gaya gempa yang terjadi. Untuk distribusi gaya gempa searah sumbu y, denah A dan C masing-masing memiliki persentase bukaan sisi kiri lebih besar dari sisi kanan yaitu sebesar 4,01% > 0% dan 2,9% > 0%, dan denah B memiliki persentase sisi kiri lebih kecil dari sisi kanan 0% < 7,97%. Total gaya gempa yang terjadi pada denah A lebih besar terjadi pada sisi kiri, denah B total lebih besar terjadi pada sisi kanan, namun untuk denah C meskipun persentase bukaan sisi kiri lebih besar dari sisi kanan namun sisi kanan memiliki luas dinding seluas 1,49 m2 lebih luas dari sisi kiri yang hanya memiliki luas 1,19 m2 sehingga total gaya gempa lebih besar terjadi pada sisi kanan. Untuk distribusi gaya gempa searah sumbu x, denah A dan C memiliki persentase bukaan sisi atas lebih besar dari sisi bawah 12,32% > 11,46% untuk denah A dan 9,94% > 7,31% untuk denah C, namun karena luas dinding yang dimiliki sisi atas lebih kecil dari sisi bawah yaitu 0,88 m2 < 0,95 m2 dan 0,86 m2 < 0,98 m2 maka total gaya gempa lebih besar terjadi pada sisi bawah. Untuk denah B, sisi bawah memiliki persentase bukaan lebih besar dari sisi atas 8,34% > 3,53% sehingga total gaya gempa lebih besar terjadi pada sisi bawah. Dari hasil perbandingan, diketahui bahwa semakin banyak bukaan atau semakin luas dinding pada satu sisi, maka semakin besar gaya gempa yang terjadi pada sisi tersebut. Dengan demikian didapatkan bahwa denah C merupakan denah yang paling baik dalam menahan gaya gempa searah sumbu y (sisi kiri dan kanan) dan denah A merupakan denah yang paling baik dalam menahan gaya gempa searah sumbu x (sisi atas dan bawah) karena selisih gaya gempa yang terjadi paling kecil diantara denah lainnya.
English Abstract
Earthquake is considered as dangerous natural disasters for human being because its always occur suddenly and unpredictably its appearance. Malang is one of the areas in Indonesia which is prone to earthquake, in order the residential buildings occupied by the citizens are resistant to earthquake, good planning and structural calculation required. In this research, an analysis process for one floor house and given name plan A, plan B and plan C in Malang. The structure of this simple house is calculated to investigate the house ability, especially the walls and openings that include doors and windows in receiving the force of the earthquake. The reviewed plan consist of 3 floor plans and each is divide into the left and right sides to review the distribution of seismic forces in the same direction of y-axis, upper and lower sides to review the distribution of seismic forces in the same direction of x-axis. Data of building and earthquake loads are used following the data that has been arranged by PPURG 1987 and SNI 1726-2012 and calculated manually by using Autocad Application, Microsoft Word and Microsoft Excel. The results of the calculation process show that the wall area and the position of the openings on each floor plan greatly influence the distribution of earthquake forces that occured. For the distribution of seismic forces in the same direction of y-axis, plan A and plan C each has a percentage of left side openings greater than the right side that is equal to 4,01% > 0% and 2,9% > 0%, and for plan B has the percentage of the left side smaller than right side 0% < 7,97%. The total seismic force occurring is greater on the left side for plan A, for plan B the total seismic force occurred is greater on the right side, but for plan C although the percentage on left side openings is larger than the right side but the right side has a wall area of 1,49 m2 wider from the left side of 1,19 m2 so that the total of seismic force occurred is greater on the right side. For the distribution of seismic forces in the same direction of x-axis, plan A and plan C have a percentage of upper side openings greater than below 12,32% > 11,46% and 9,94% > 7,31% but due to wall area of the upper side is smaller than below of 0,88 m2 < 0,95 m2 and 0,86 m2 < 0,98 m2 then the total seismic force occured on the lower side is greater. For plan B, down side has a greater percentage of openings from the upper side that is equal to 8,34% > 3,53% so that the total bigger seismic force occurs on the bottom side. From the results of comparison, it is known that the more openings or the wider wall on one side, the greater seismic forces that occur on the side. Thus it is found that plan C is the best option to withstand seismic forces in the same direction of y-axis (left and right side) and plan A is the best option to withstand seismic forces in the same direction of x-axis (top and bottom side), because the difference of the seismic forces is the smallest among the other plans.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FT/2018/382/051804746 |
| Uncontrolled Keywords: | gempa, persentase bukaan, luas dinding, distribusi gaya. earthquake, opening percentages, wall area, seismic force. |
| Subjects: | 600 Technology (Applied sciences) > 624 Civil engineering > 624.1 Structural engineering and underground construction > 624.17 Structural analysis and design > 624.176 Stresses and strains (Deformation) > 624.176 2 Earthquake engineering |
| Divisions: | Fakultas Teknik > Teknik Sipil |
| Depositing User: | Budi Wahyono Wahyono |
| Date Deposited: | 06 Nov 2018 01:48 |
| Last Modified: | 21 Oct 2021 03:31 |
| URI: | http://repository.ub.ac.id/id/eprint/12826 |
Preview |
Text

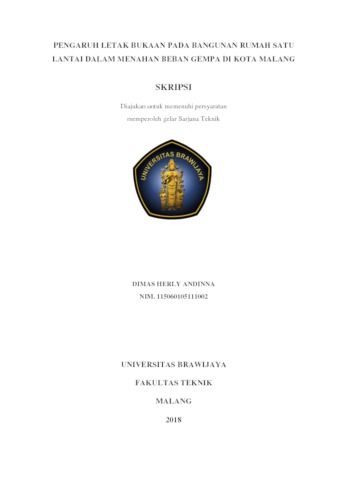

BAGIAN DEPAN.pdf Download (2MB) | Preview |
Preview |
Text

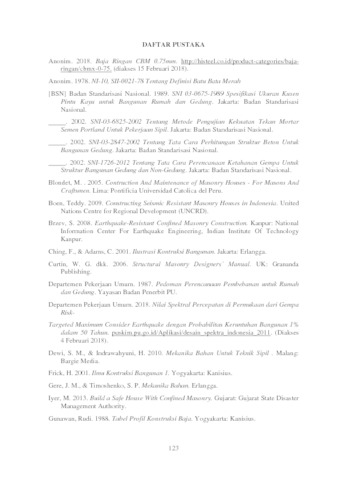

DAFTAR PUSTAKA.pdf Download (190kB) | Preview |
Preview |
Text
BAB I.pdf Download (96kB) | Preview |
Preview |
Text

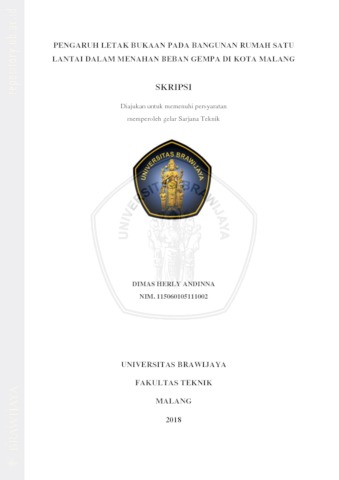

Dimas Herly Andinna.pdf Download (6MB) | Preview |
Preview |
Text

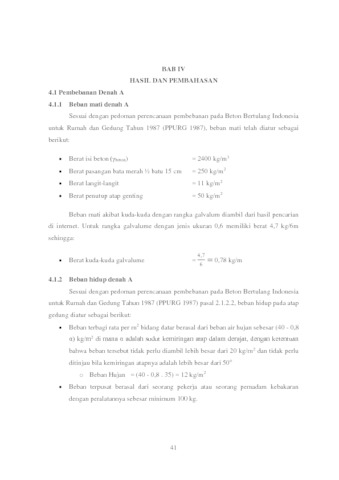

BAB IV.pdf Download (1MB) | Preview |
Preview |
Text

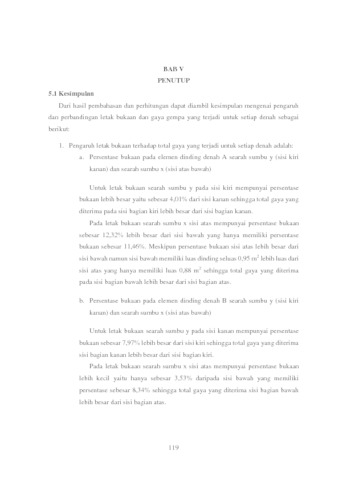

BAB V.pdf Download (96kB) | Preview |
Preview |
Text

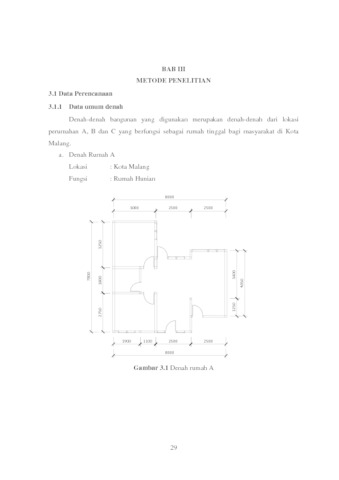

BAB III.pdf Download (282kB) | Preview |
Preview |
Text

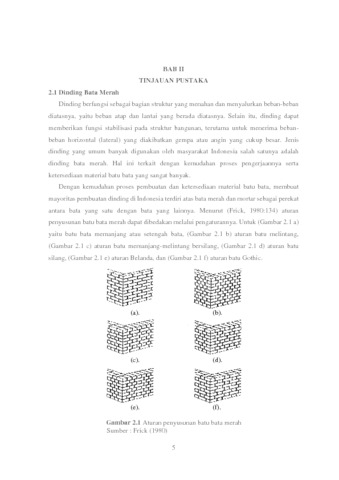

BAB II.pdf Download (1MB) | Preview |
