Diaz, Muhammad Viqi Fidila (2017) Rancang Bangun Sistem Pengukuran Pergeseran Dengan Capacitive Displacement Sensor Dan Mikrokontroler Pic18f45k50. Sarjana thesis, Universitas Brawijaya.
Abstract
Sistem pengukuran pergeseran merupakan alat yang digunakan untuk mengukur pergeseran suatu objek. Sistem tersebut bekerja dengan prinsip kapasitif berdasarkan perubahan nilai kapasitansi dari transduser. Pada penelitian ini dirancang sebuah sistem pengukuran pergeseran dengan Capacitive Displacement Sensor yang terdiri dari komponen transduser dan osilator. Transduser terbuat dari dua buah silinder dimana kedua silinder tersebut dimasukan satu dengan yang lain dan dipisahkan oleh udara sebagai bahan dielektrikum. Rangkaian osilator dikembangkan menggunakan komponen Hex Inverter CD4069UB. Nilai kapasitansi sensor diubah menjadi frekuensi. Pencacah frekuensi pada sistem sensor dibangun dengan menggunakan mikrokontroler PIC18F45K50. Nilai pergeseran ditampilkan pada layar penampil LCD 16x2. Sensor yang dikembangkan mampu mengukur pergeseran dari 0 mm sampai 20 mm dengan presisi deteksi pada 0,5 mm.
English Abstract
Displacement measurement system is an instrument that used to measure the displacement of an object. The system works with a capacitive principle based on the change in capacitance value of the transducer. This research designed a Capacitive Displacement Sensor which consist of transducer and oscillator components. The transducer made of two cylinders in which both cylinders were inserted each other and separated by air as dielectric material. The oscillator circuit developed using Hex Inverter CD4069UB. The capacitance value of the sensor is converted to frequency. The frequency counter of the sensor system was constructed using microcontroller PIC18F45K50. The displacement value was displayed on the 16x2 LCD display. The developed sensor was able to measure a displacement range 0 mm to 20 mm with detection precision at 0,5mm.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FMIPA/2017/470/051709817 |
| Uncontrolled Keywords: | capacitive displacement sensor, osilator, cd4069ub, pic18f45k50 |
| Subjects: | 500 Natural sciences and mathematics > 530 Physics > 530.8 Measurement |
| Divisions: | Fakultas Matematika dan Ilmu Pengetahuan Alam > Fisika |
| Depositing User: | Nur Cholis |
| Date Deposited: | 02 Nov 2017 04:01 |
| Last Modified: | 18 Nov 2021 03:13 |
| URI: | http://repository.ub.ac.id/id/eprint/4764 |
Preview |
Text

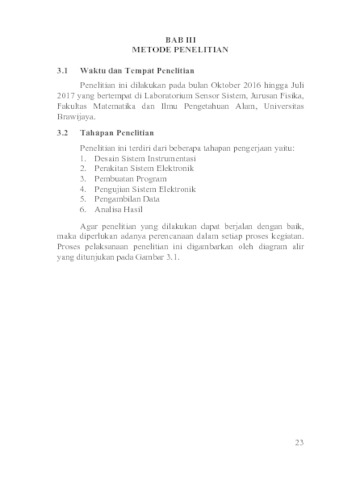

4. BAB III.pdf Download (2MB) | Preview |
Preview |
Text

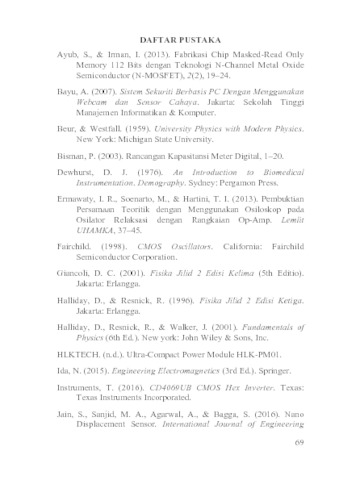

7. Daftar Pustaka.pdf Download (140kB) | Preview |
Preview |
Text
8. Lampiran.pdf Download (635kB) | Preview |
Preview |
Text
5. BAB IV.pdf Download (1MB) | Preview |
Preview |
Text
6. BAB V.pdf Download (112kB) | Preview |
Preview |
Text

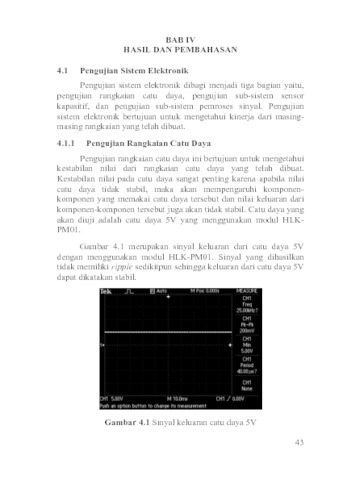

1. Bagian Depan.pdf Download (271kB) | Preview |
Preview |
Text

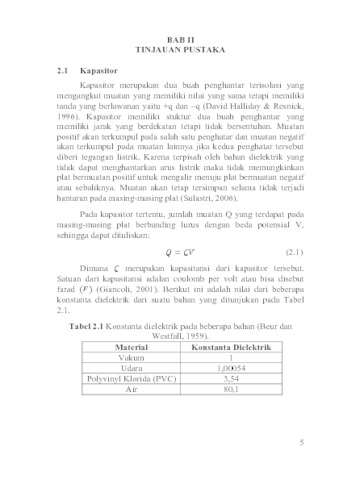

3. BAB II.pdf Download (660kB) | Preview |
Preview |
Text

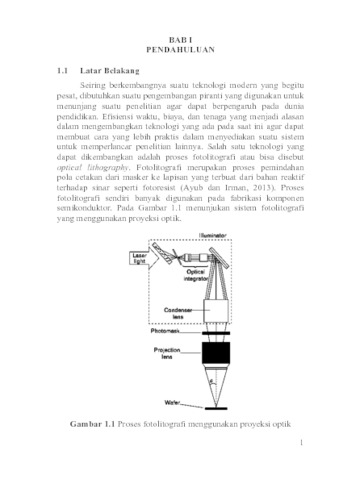

2. BAB I.pdf Download (134kB) | Preview |
