Arzeka, Dewi (2017) Pengaruh Dopan N pada TiO2 dan Sumber Sinar terhadap Aktifitas Fotokatalis Granul TiO2 Silika/ Kitosan untuk Fotodegradasi Fenol. Sarjana thesis, Universitas Brawijaya.
Abstract
Sekam padi merupakan salah satu dari penghasil silika terbesar yang tidak dimanfaatkan dengan baik. Penelitian ini bertujuan untuk mempelajari bagaimana karakter TiO2 Silika/Kitosan dan bagaimana pengaruh dopan N dan sumber sinar terhadap aktifitas fotokatalis granul TiO2 Silika/ Kitosan untuk degradasi fenol. Silika diekstraksi dari sekam padi dengan kalsinasi, kemudian ditambahkan. Preparasi fotokatalis TiO2-N dibuat dengan menambahkan TiO2 dan urea dengan 2,4 gr dan 0,18 gr menggunakan metode sonikasi. TiO2-N/Silika dan TiO2/Silika dibuat dengan mereaksikan silika hasil ekstraksi dengan NaOH dan HCl kemudian ditambah TiO2 dan TiO2-N. TiO2/silika dan TiO2-N/silika ini kemudian dimasukkan dalam kitosan yang telah dilarutkan dengan asam asetat 2%. Setelah itu dibentuk granul dan diteteskan dalam NaOH 0,4 M menggunakan syringe pump dengan kecepatan 50 mL/ menit. Tahap selanjutnya degradasi 25 mL fenol 25 mg/L menggunakan lampu UV dengan λ=352 nm dan sinar matahari. Selanjutnya absorbansi fenol diukur pada panjang gelombang 269,7 nm.Karakterisasi fotokatalis yang digunakan yaitu XRD dan FTIR. Karakterisasi menggunakan FTIR menunjukkan adanya gugus silanol, siloksan, TiO2 dan serapan khas kitosan. Data XRD menunjukkan bahwa TiO2 yang digunakan merupakan TiO2 rutil dengan nilai 2θ 27,4793. Hasil penelitian menunjukkan TiO2 efektif pada sinar UV sedangkan TiO2-N efektif pada sinar matahari. Fotokatalis TiO2-N/silika-kitosan mampu mendegradasi fenol sebesar 66,84% dan TiO2/silika-kitosan sebesar 65% pada sinar matahari. Pada sinar ultraviolet fotokatalis TiO2-N/silika-kitosan sebesar 43% dan pada TiO2/silika-kitosan sebesar 51%.
English Abstract
Rice husk is one of the largest untapped silica producers. This study aims to study how the character of TiO2 Silica / Chitosan and how the effect of N dopant and light source on photocatalyst activity of TiO2 Silica/Chitosan granule for phenol degradation. The silica is extracted from the rice husk by calcination, then added. TiO2-N photocatalyst preparations were prepared by adding TiO2 and urea with 2.4 grams and 0.18 g using sonication method. TiO2 -N / Silica and TiO2/Silica were prepared by reacting the extraction silica with NaOH and HCl and then added TiO2 and TiO2-N. TiO2/silica and TiO2-N / silica are then incorporated in chitosan which has been dissolved with 2% acetic acid. After that formed granules and dropped in 0.4 M NaOH using a syringe pump with a speed of 50 mL / min. The next stage degradation 25 mL phenol 25 mg / L using UV lamp with λ = 352 nm and sunlight. Furthermore phenol absorbance was measured at 269.7 nm wavelength. Characterization of photocatalyst used was XRD and FTIR. Characterization using FTIR showed the presence of silanol, siloxane, TiO2 and chitosan typical uptake groups. XRD data show that TiO2 used is rutile TiO2 with value of 2θ 27,4793. The results show that TiO2 is effective on UV light while TiO2-N is effective in sunlight. Photocatalysts of TiO2-N/silica-chitosan were able to degrade phenol by 66.84% and TiO2/silica-chitosan by 65% in sunlight. In the ultraviolet rays photocatalyst TiO2-N/silica-chitosan by 43% and in TiO2/silica-chitosan by 51%.
| Item Type: | Thesis (Sarjana) |
|---|---|
| Identification Number: | SKR/FMIPA/2017/423/051709763 |
| Uncontrolled Keywords: | fotodegradasi, fotokatalis, fenol, TiO2-N/ abu silika kitosan |
| Subjects: | 500 Natural sciences and mathematics > 547 Organic chemistry |
| Divisions: | Fakultas Matematika dan Ilmu Pengetahuan Alam > Kimia |
| Depositing User: | Nur Cholis |
| Date Deposited: | 18 Oct 2017 03:50 |
| Last Modified: | 22 Nov 2021 03:38 |
| URI: | http://repository.ub.ac.id/id/eprint/3920 |
Preview |
Text
Bagian Depan.pdf Download (363kB) | Preview |
Preview |
Text

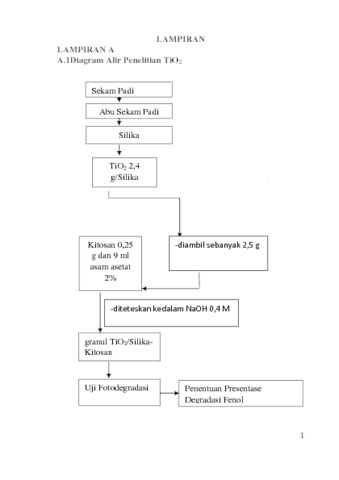

Lampiran.pdf Download (814kB) | Preview |
Preview |
Text
BAB IV.pdf Download (542kB) | Preview |
Preview |
Text
Daftar Pustaka.pdf Download (103kB) | Preview |
Preview |
Text

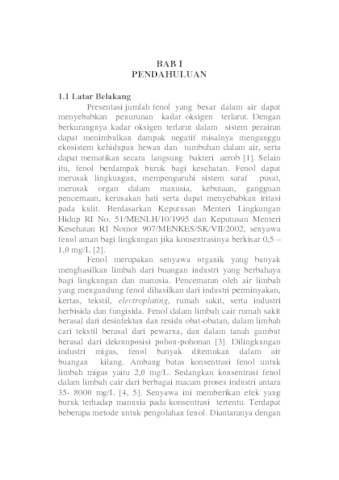

BAB I.pdf Download (134kB) | Preview |
Preview |
Text

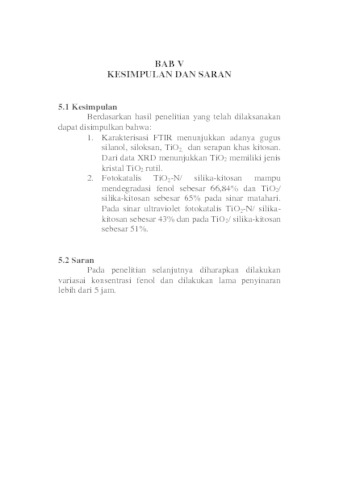

BAB V.pdf Download (82kB) | Preview |
Preview |
Text

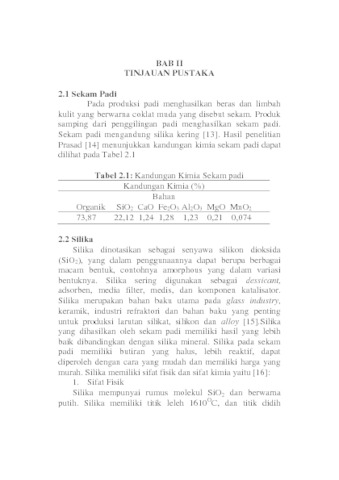

BAB II.pdf Download (306kB) | Preview |
Preview |
Text

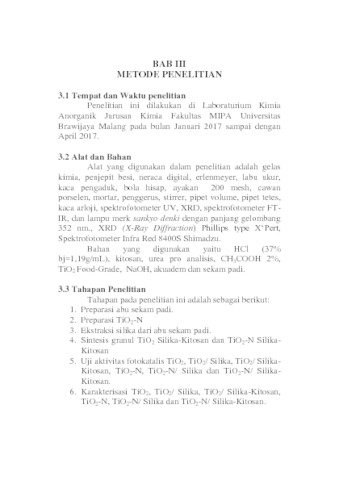

BAB III.pdf Download (360kB) | Preview |
Actions (login required)
 |
View Item |
