Rancang Bangun Eksitasi Generator Induksi Tiga Fasa Menggunakan Static VAr Compensator untuk Pengaturan Keluaran Tegangan pada Beban Berubah-ubah

Fauzi, Zulfa Anang (2018) Rancang Bangun Eksitasi Generator Induksi Tiga Fasa Menggunakan Static VAr Compensator untuk Pengaturan Keluaran Tegangan pada Beban Berubah-ubah. Sarjana thesis, Universitas Brawijaya.

Abstract

Penggunaan motor induksi sebagai generator memiliki beberapa keuntungan yaitu harga yang murah dan memiliki proteksi bahaya beban lebih dan hubung singkat. Namun generator induksi mempunyai kelemahan yaitu membutuhkan daya reaktif dari luar dan mengalami penurunan tegangan pada penambahan beban. Pada skripsi ini diaplikasikan Static VAr Compensator (SVC) untuk mengatur dan menstabilkan tegangan keluaran generator induksi 3 fasa eksitasi sendiri pada beban berubah-ubah. Pengaturan SVC ini menggunakan model TSC (thyristor switch capacitor) dan TCR (thyristor controlled reactor). TCR yang terdiri dari induktor, resistor dan thyristor anti parallel yang dapat di operasikan dengan sudut pemicuan. Mesin induksi 3 fasa dapat berfungsi sebagai generator dengan menghubungkan kapasitor 2.5μF secara delta menghasilkan tegangan 236 Volt pada putaran 1400 RPM. Semakin cepat putaran generator induksi maka tegangan dan frekuensi juga semakin besar dengan variasi putaran 1250-1450 RPM menghasilkan tegangan 141-249 Volt dan frekuensi 40-48.6 Hz. Terjadi drop tegangan pada saat pembebanan. Semakin besar beban yang digunakan, maka semakin besar pula drop tegangan. Kondisi awal tegangan 235 Volt pada putaran 1400 RPM setelah dibebani lampu pijar 120 Watt, tegangan menjadi 132.3 Volt. Static VAr Compensator mampu mempertahankan tegangan keluaran generator induksi sebesar 220 Volt. Fluktuasi tegangan terjadi pada saat penambahan dan pengurangan beban dengan nilai terbesar dan terkecil pada pengujian beban lampu pijar 105 Watt berturut-turut sebesar 316 Volt dan 176.6 Volt. lama waktu untuk mencapai keadaan tunak pada beban 30 Watt, 45 Watt, 90 Watt, 105 Watt saat penambahan beban berturut-turut adalah 5 detik, 5.5 detik, 11.8 detik dan 10.9 detik sedangkan pada pengurangan beban membutuhkan waktu sebesar 5.6 detik, 10 detik, 11.6 detik, 4.4 detik.

English Abstract

The use of an induction motor as a generator has several advantages that are cheap and have the protection of the danger of overload and short circuit. However, induction generator has a weakness that requires reactive power from the outside and decreased the voltage at the addition of load. In this paper applied Static VAr Compensator (SVC) to adjust and stabilize the output voltage of induction generator 3 phase excitation itself on variable load. This SVC arrangement uses TSC model (thyristor switch capacitor) and TCR (thyristor controlled reactor). TCR consisting of inductor, resistor and anti parallel thyristor which can be operated by trigger angle The 3-phase induction machine can function as a generator by connecting 2.5μF capacitor by delta generating 236 Volt voltage at 1400 RPM rotation. The faster the induction generator spinds the voltage and frequency are also greater with 1250-1450 rotation variation RPM generate voltage 141-249 Volt and frequency 40-48.6 Hz. Voltage drop occurs during loading. The greater the load used, the greater the voltage drop. The initial condition of the 235 Volt voltage at 1400 RPM rotation after being encumbered by a 120 Watt incandescent lamp, the voltage becomes 132.3 Volts. Static VAr Compensator is able to maintain the induction generator output voltage of 220 Volts. Voltage fluctuations occur at the time of addition and reduction of loads with the greatest and smallest value at the 105 Watt incandescent lamp loading test respectively of 316 Volts and 176.6 Volts. length of time to reach steady state at 30 Watt, 45 Watt, 90 Watt, 105 Watt loads in 5 consecutive seconds, 5.5 seconds, 11.8 seconds and 10.9 seconds while on load reduction takes 5.6 seconds, 10 seconds, 11.6 seconds, 4.4 seconds.

Item Type:	Thesis (Sarjana)
Identification Number:	SKR/FT/2018/331/051804201
Uncontrolled Keywords:	Generator Induksi, SVC, TSC, TCR
Subjects:	600 Technology (Applied sciences) > 621 Applied physics > 621.3 Electrical, magnetic, optical, communications, computer engineering; electronics, lighting > 621.31 Generations, modification, storage, transmission of electric power > 621.312 Generation, modification, storage
Divisions:	Fakultas Teknik > Teknik Elektro
Depositing User:	Budi Wahyono Wahyono
Date Deposited:	28 Jun 2018 01:49
Last Modified:	21 Oct 2021 01:57
URI:	http://repository.ub.ac.id/id/eprint/11665

Preview	Text BAB V.pdf Download (196kB) | Preview
Preview	Text BAGIAN DEPAN.pdf Download (1MB) | Preview

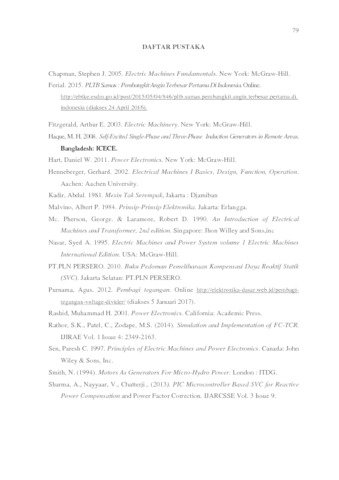

Preview	Text DAFTAR PUSTAKA.pdf Download (88kB) | Preview
Preview	Text 2-8 Lampiran.pdf Download (2MB) | Preview
Preview	Text BAB I.pdf Download (165kB) | Preview
	Slideshow Ujian Skripsi.pptx Download (9MB)
Preview	Text BAB II.pdf Download (898kB) | Preview
Preview	Text BAB III.pdf Download (825kB) | Preview
Preview	Text BAB IV.pdf Download (723kB) | Preview
